1. 서 론

직타말뚝은 말뚝의 지내력(地耐力)과 경제적인 면에서 매우 탁월한 장점을 가지고 있다. 그러나 도심지에서 말뚝항타 소음이 문제가 되어 매입말뚝공법을 많이 사용한다. 이 말뚝은 지반 천공시 사용하는 장비, 천공홀의 함몰 여부, 그리고 케이싱 사용 여부에 따라서 공법이 달라지며, 그 종류는 프리보링타격말뚝공법, 시멘트밀크공법(SIP, Soil-cement Injected Precast Pile), SDA공법(Separated Doughnut Auger), 그리고 PRD(Percussion Rotary Drill)공법이 있다. 여기서 오거(auger)만 사용하는 공법은 시멘트밀크공법이고, 그 외 공법은 호박돌의 유무와 천공홀의 함몰에 따라 각각 T4와 케이싱이 사용된다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F1.jpg

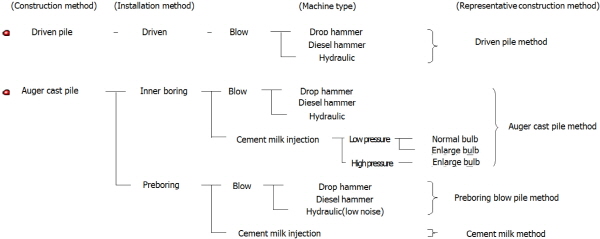

Fig. 1. Classification of pile construction method (Japan Geotechnical Engineering Association, 1983)

매입말뚝 시공시, 기성말뚝의 지름보다 10cm 더 크게 지반천공을 한다. 천공 후 주입하는 시멘트밀크는 굴착공벽의 안정화와 말뚝의 연직・수평 지내력을 유발시킨다. 이 지내력은 시멘트밀크의 강도에 영향을 받는다.

매입말뚝은 지내력에 큰 영향을 미치는 시멘트밀크에 대한 공학적 특성 연구보다 매입말뚝의 지지거동(Shin et al., 2000; Lee et al., 2000; Lim et al., 2002; Jung et al., 2003; Park et al., 2004; Park, 2004)에 중점을 두고 연구하였다. 그 중에서 Park(2004), Hong et al.(2008)는 시멘트밀크 강도 및 마찰거동에 관한 연구를 하였으나 시멘트밀크의 배합비(물/시멘트)가 50∼83%로 배합영역이 다소 한정적이었고, 몰드 크기가 5×5×5cm 이었다.

그러나 일본 (사)콘크리트말뚝 건설기술협회(2002)에서 제시한 시멘트밀크의 표준공시체는 지름과 높이가 각각 5×10cm인 원주형이다. 이는 양생되는 과정에서 시멘트밀크의 시멘트입자 침강과 심한 블리딩현상을 고려한 것이다.

따라서 매입말뚝공법의 충전재료로 사용하는 시멘트밀크의 공학적 특성을 알아보기 위하여 고속도로공사 전문시방서(Korea Expressway Corporation, 2012)에서 사용하고 있는 일본 표준공시체를 기준으로 다양한 물/시멘트 비와 재령일에 따른 일축압축강도, 점하중강도, 탄성계수, 그리고 포아송비의 거동을 알아보고자 한다.

2. 매입말뚝공법

2.1 매입말뚝공법의 시공법

말뚝기초는 오랜시간 동안 ‘타격으로 지중에 설치하는 것’이라고 하는 관념에서 시공되어 왔다. 그러나 이러한 방법도 말뚝 타입시에 발생하는 소음・진동이 사회문제로 대두 되면서 건설공해에 대한 개선 및 대책을 강구하게 되었다. 이 대책 공법으로서 여러가지 말뚝시공법이 개발되고 있다.

기성말뚝의 시공법은 말뚝을 지내력층까지 설치하는 방법과 선단지지력을 발현시키는 방법으로 분류하여 나타내면 Fig. 1과 같다.

국내에서 일반적으로 사용하고 있는 매입말뚝공법은 크게 내부굴착공법과 프리보링공법으로 나누어진다. 내부굴착말뚝공법은 일본에서는 중굴말뚝이라고 하며, 말뚝내부를 통해 스크류오거나 T4천공기를 사용하여 선단지지력을 0의 값으로 만든 다음, 케이싱을 압입 또는 경타하여 관입하는 방법이다. 이 방법을 DRA(double rod auger) 또는 SDA(separation doughnet auger) 공법이라고 하고, 케이싱을 본 말뚝으로 사용하고 본말뚝의 선단에 인공비트를 용접하여 T4로 선단지지력을 0으로 만든 후 말뚝본체를 돌려 압입시키는 방법을 PRD(percussion rotary drill)공법이라 한다. 프리보링공법은 케이싱 없이 천공장비를 사용하여 말뚝지름보다 10cm 더 크게 원하는 지층까지 천공한 다음, 말뚝을 삽입하고, 선단지지력이 발현될 때까지 항타하는 공법이다. 여기서 원하는 지층까지 천공한다는 의미는 꼭 양질의 지지층인 지내력(地耐力)층까지 천공하는 것을 의미하는 것이 아니라 말뚝선단이 말뚝시공과정에서 자연스럽게 폐색되는 깊이 또는 소음 및 진동을 최소화할 수 있는 지층을 의미한다. 그리고 말뚝의 횡방향 변위 억제와 주면마찰력 증가를 위하여 말뚝과 굴착공 사이에 시멘트밀크를 충전한다. 그런데 충전된 시멘트밀크가 지반으로 스며드는 일수(逸水)현상에 의해 말뚝 외측면 상부에 빈 공간이 발생할 수도 있으므로 현장에서 시멘트밀크 상면 높이를 조사하여 재충전한다(Korea Expressway Corporation, 2012).

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F2.jpg

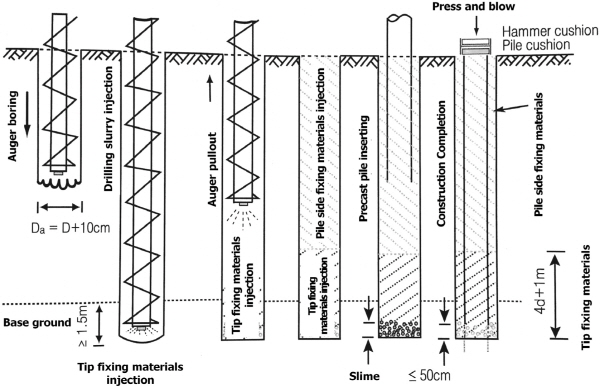

Fig. 2. Construction procedure of cement milk method (Japan Geotechnical Engineering Association, 1983)

매입말뚝공법 중 시멘트밀크공법인 SIP공법은 1968년 일본 기초기술 연구소에서 개발하여 2005년부터 한국도로공사에서 준용하고 있다(Park, 2004). 이 시공법은 Fig. 2와 같이 말뚝지름보다 10cm 더 큰 스크류오거를 사용하여 양질의 지지층에서 1.5m 더 굴착한다. 이 오거 헤드에서 물/시멘트비 70% 이하인 선단근고액을 말뚝 내경의 4배+1m 높이 이상 만큼을 주입한 후, 지반의 일수현상에 따라 상이하나 대략 물/시멘트비 100∼150% 정도의 주면고정액을 확대기초 저면까지 주입한다. 말뚝을 굴착공내에 삽입하기 전에 굴착공 저면의 슬라임 두께를 측정한 후, 슬라임 두께가 50cm 이하이면 말뚝을 삽입한다. 그 이상이면 오거를 굴착 공저면까지 재삽입하여 선단근고액을 더 주입하여 양질의 지지층인 쏘일시멘트층으로 만든다. 이때 쏘일시멘트층의 품질을 더 좋게 만들고자 오거의 연직왕복회전 교반을 실시하면 공벽이 함몰되어 토사 슬라임이 오히려 증가하여 더욱 나쁜 결과를 초래할 수도 있다. 그리고 오거 굴착시 공벽안정을 위해 벤토나이트인 굴착액을 이용할수도 있으며, 말뚝의 주면고정액은 말뚝의 주면마찰력이나 수평저항을 확보하기 위하여 사용한다. 선단근고액은 말뚝을 지지층에 고정하고, 선단지지력을 확보하기 위하여 이용한다(Japan Geotechnical Engineering Association, 1983, Park et al., 2009; Korea Expressway Corporation, 2012).

2.2 주면액의 특성

(1) 공벽안정액

굴착공내에 주입된 공벽안정액은 공벽에 침투하여 불투수성의 점토막을 형성하며, 이로 인해 공벽 붕괴방지 및 말뚝 주입액의 일수현상을 방지한다. 그래서 성토지반과 같이 오거 천공시 공벽붕괴와 일수현상이 심한 지반조건일 경우 공벽 안정액을 사용하는 것이 좋다. 이 또한 부가적으로 용수나 보일링을 억제하는 기능도 한다. 일본에서 사용하는 배합조건은 말뚝 주면마착력에 사용하는 배합조건과 동일하게 사용한다. 그리고 공벽안정액을 만드는 방법은 먼저 물에 벤토나이트를 푼 다음, 이 용액에 시멘트를 섞어야 덩어리로 뭉쳐지지 않는 완전한 용액을 만들 수 있다. 붕괴가 우려되는 지반에서는 벤토나이트와 물을 Table 1과 같이 혼합하여 사용할 수 있다(Park et al., 2009).

Table 1. Mix table of stabilizer liquid

Division

Bentonite (kgf)

Cement (kgf)

Water (L)

Collapsing soil

30∼50

-

480∼490

Case of increasing the pile skin friction

25

120

450

(2) 선단근고액

일본 콘크리트 말뚝 건설기술협회(2002)의 선단근고액 기준은 물/시멘트비가 70% 이하를, 일본 토질공학회 기준은 일축압축강도가 20MPa 이상 이다. 고속도로공사 전문시방서(Korea Expressway Corporation, 2012)는 현장품질관리를 위해 두 기준 모두 적용하고 있다.

이 근고액은 굴착 공저의 토사와 암편 슬라임 등과 같이 경화되어 말뚝 선단부를 견고하게 고정시키고, 말뚝머리 하중을 양질의 지지층에 전달시키는 역할을 한다. 그리고 짧은 말뚝은 주면고정액을 사용하지 않고 선단근고액만 사용하고, 긴 말뚝에 대한 선단근고액의 주입 길이는 2m 이상 또는 말뚝내경의 4배+1m 이상 이다(Japan Concrete Piles Construction Technology Association, 2002).

(3) 주면고정액

주면고정액은 수평저항력과 주면마찰력을 확보하기 위하여 일수현상이 발생하지 않도록 배합한다. 일수현상이 심한 경우에는 벤토나이트 용액에 시멘트를 첨가하여 사용한다. 주면고정액은 일수현상 때문에 물/시멘트비를 기준으로 하는 것이 아니라 강도를 기준으로 하며, 재령 28일의 표준강도는 500kPa(5kgf/cm2) 이상 이어야 한다. 그리고 주입한 주면고정액 상면이 침강하여 경화되면, 침강한 높이 만큼 측정하여 보충해 주어야 한다(Japan Concrete Piles Construction Technology Association, 2002).

고속도로공사 전문시방서(Korea Expressway Corporation, 2012)는 지반조건에 따라 일수현상이 상이하므로 말뚝주면 공간의 2∼3배 정도의 주입량을 설계에 반영하여 현장에서는 실정산하도록 하고 있다.

2.3 물/시멘트 비에 따른 강도

Duff Abrams(1918)는 물/시멘트 비가 30∼70% 범위에 따른 일축압축강도 거동을 식 (1)과 같이 제안하였다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA2E8.gif (1)

여기서, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA2F9.gif는 일축압축강도(MPa), http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA319.gif, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA32A.gif는 경험적 계수, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA34A.gif는 물/시멘트 비이다.

재령에 따른 주어진 경험적인 상수와 30∼70%의 물/시멘트비를 고려하여 식 (1)을 작도하면 Fig. 3(a)와 같다. 본 연구에서는 지중으로 충전되는 매입말뚝의 시멘트밀크가 지하수위 아래에 주입되는 경우에는 지하수에 의한 희석 현상이 발생할 수 있으므로, 주로 사용되는 시멘트 밀크의 물/시멘트 비율 65∼150%에서 최대 300%까지 확장하여 시험을 실시하였다. Fig. 3(a)의 Abrams 제안식 형태로 산정된 강도와 본 연구에서 수행한 물/시멘트비 65∼300%로 확장하여 나타내면 식 (1)의 정확도(결정계수)가 재령 7일, 28일 모두 R2=0.7 이하로 낮아졌다. 따라서 Fig. 3(a)를 Fig. 3(b)의 거듭제곱 형태의 추세선으로 나타내면 R2값이 재령 7일은 0.86, 재령 28일은 0.93으로 향상되어 이를 연구결과에 적용하였다.

3. 주입제의 물성치 시험

3.1 시멘트밀크의 표준 공시체

콘크리트 공시체는 가로×길이×세로가 5×5×5cm인 큐빅몰드와 지름×높이의 비가 1:2인 원주형 몰드를 주로 이용하고 있다. 이들의 몰드에 시멘트밀크를 주입하면 시멘트 입자는 아래쪽으로 침강하고 위쪽으로는 물이 떠 있는 블리딩 현상이 심하게 발생한다. 이 현상으로 양생후의 공시체 높이는 양생전의 높이보다 더 낮게 되어 시료의 크기효과를 보정해야 하는 불편하고 부정확한 결과를 얻게 된다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F3.jpg

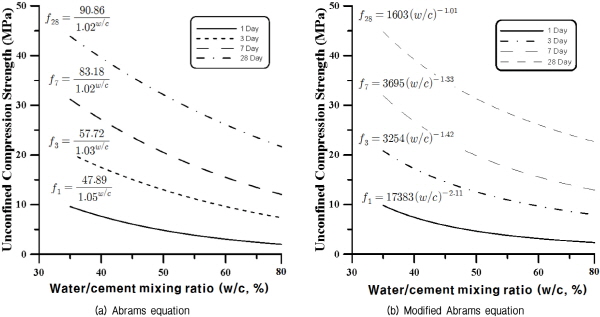

Fig. 3. Unconfined compressive strength curve according to water/cement ratio (Abrams, 1918)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F4.jpg

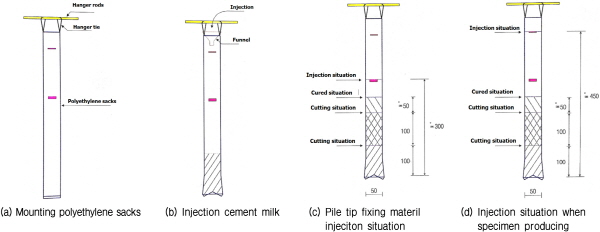

Fig. 4. Standard Specimen method of cement milk (Japan Concrete Pile Construction Technology Incorporated Association, 2002)

시멘트밀크의 공시체는 콘크리트의 공시체 제작방법과 차이가 있다. 日本 (사)콘크리트 말뚝 건설기술협회(2002)가 제시한 시멘트밀크 공시체 제작방법은 Fig. 4와 같다.

Fig. 4(a)와 같이, 내경 5cm의 폴리에틸렌 포대에 길이방향으로 30cm와 45cm 위치에 미리 선표시를 하고, 봉에 메단다. 폴리에틸렌 포대 입구에 깔때기를 설치한 후, 선단근고액은 30cm, 주면고정액은 45cm를 각각 주입한다. 이때 Fig. 4(c)와 같이 선단근고액은 블리딩이 거의 발생하지 않지만, 주면고정액은 많이 발생한다(Fig. 4(d)). 최종적으로 경화된 공시체의 높이는 약 30cm가 되도록 하여야 한다.

일축압축강도용 표준 원주형 공시체는 Fig. 5와 같이 공시체 아랫부분 10cm를 절단하고, 바로 위에 있는 10cm 공시체를 사용하여 일축압축강도 시험을 한다. 여기서 아랫부분의 10cm를 사용하지 않는 이유는 시멘트밀크 주입으로 시멘트밀크의 중량에 의해 폴리에틸렌 포대 아랫부분이 변형되기 때문이다.

3.2 시험 종류

Table 2. Cement milk mixing ratio and specimen test contents according to age

Test type

Curing ages

(days)

No. of test specimens per W/C

Total

quantities

Base fixing materials

Side fixing materials

65%

70%

100%

150%

200%

300%

Unconfined compressive

strength test

7

18

18

18

18

18

18

108

 28

18

18

18

18

18

18

108

Point load test

7

9

9

9

9

9

9

54

 28

9

9

9

9

9

9

54

Elastic modulus and

poisson’s ratio

7

9

9

9

9

9

9

54

 28

9

9

9

9

9

9

54

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F5.jpg

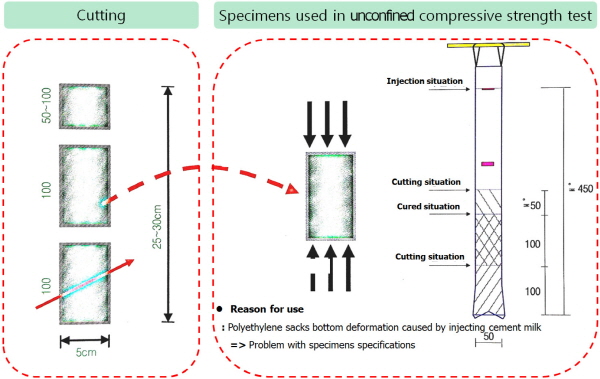

Fig. 5. Standard cylindrical specimen production method based on the pile side fixing materials (Japan Concrete Pile Construction Technology Incorporated Association, 2002)

천공한 지반 속에 충전한 시멘트밀크는 흙 입자의 간극 사이로 스며들어 발생하는 일수현상으로 유실된 시멘트밀크를 설계지반면까지 밀실하게 충전하지 못한다면 말뚝의 주면마찰력과 횡방향 지지저항이 줄어든다. 이러한 지지력을 회복하기 위해서는 시멘트밀크를 재충전해야 한다. 이때 형성된 말뚝의 주면고정액은 500kPa 이상, 선단근고액은 물/시멘트비 70% 이하 또는 20MPa 이상이 되어야 한다(Korea Expressway Corporation, 2012; Japan Concrete Piles Construction Technology Association, 2002; Japan Geotechnical Engineering Association, 1983). 이 시멘트밀크의 배합비 변화와 재령일에 따라 형성된 공시체의 물성을 알아보기 위하여 Table 2와 같이 일축압축강도, 점하중강도, 탄성계수와 포아송비(poisson’s ratio) 시험을 실시하였다.

3.3 공시제의 제작방법

표준 공시체의 제작 순서는 Fig. 6과 같으며, 그 순서는 내경 5cm 짜리 폴리에틸렌(비닐) 포대 하단을 봉합하고, 시멘트와 물을 배합한 후 믹싱하여 Fig. 4와 같이 제작한 후에 3∼5일간 공중양생시켜 절단한다. 공시체 절단시 주의할 점은 폴리에틸렌 포대를 제거하지 않고 절단하면 공시체 절단면이 깨끗하게 형성되지 않기 때문에 폴리에틸렌 포대를 제거하고 공시체 축에 직각으로 절단하여야 한다(Fig. 6(e)). 이렇게 절단된 공시체는 Fig. 6(f)와 같이 소정의 재령일까지 수중양생을 시키다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F6.jpg

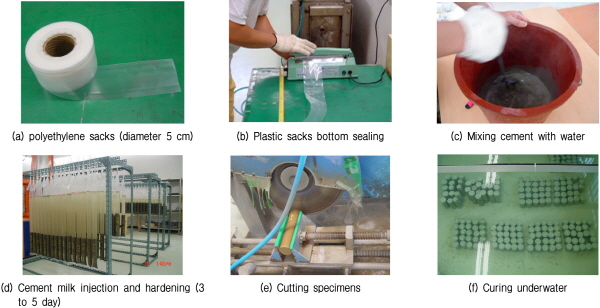

Fig. 6. Standard specimen production procedures (Park, 2004)

Table 3. Water/cement mixing ratio based on 1 kgf weighted cement (w/c, %)

Water/cement mixing ratio (w/c, %)

65

70

100

150

200

300

Unit weight of cement (kgf)

1

1

1

1

1

1

Water (ℓ)

0.65

0.7

1

1.5

2

3

3.4 주입높이 결정 시험

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F7.jpg

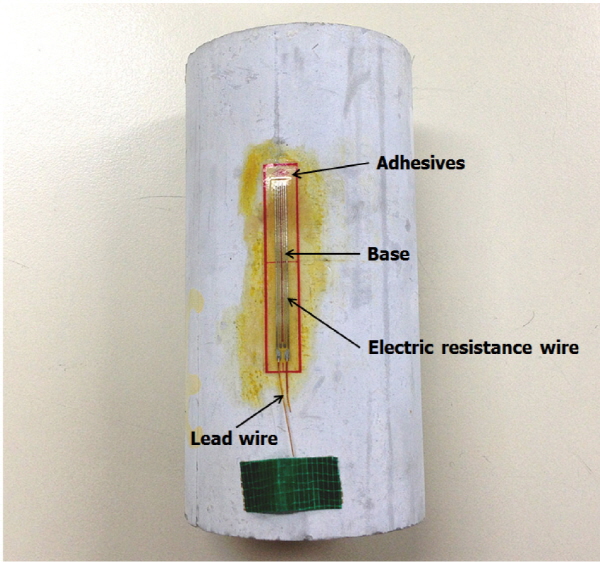

Fig. 7. Strain gauge attached to the specimen

폴리에틸렌 포대에 주입한 시멘트밀크의 양생후 공시체의 높이는 약 30cm가 되어야 하는데, 이를 맞추기 위해서는 시멘트밀크의 물/시멘트 비에 따라서 주입높이가 달라지게 될 것이다. 이를 알아보기 위하여, Table 3과 같이 단위 시멘트량 1kgf을 기준으로 물 양을 변화시키면서 65∼300%의 물/시멘트 비를 구하였다.

3.5 강도측정

물/시멘트 비를 65∼300%까지 변화시키며 공시체의 재령 7일과 28일에 대하여 일축압축강도와 점하중강도, 탄성계수와 포아송비를 측정하였다. 일축압축시험과 점하중강도시험은 각각 ASTM D 2938과 ASTM D 5731 기준으로 실시하였다. 탄성계수 및 포아송비는 일축압축강도 시험시 ASTM C 469 기준에 따라 측정하였으며, 변형률계는 Fig. 7과 같이 공시체에 부착하여 시험을 수행하였다.

4. 시험 결과

4.1 주입높이 결정 시험

단위 시멘트량 10N을 기준으로 다양한 물/시멘트 비를 폴리에틸렌 포대에 주입하여 경화체 높이를 30cm로 만들기 위하여 주입한 높이와 양생후의 경화체 높이를 조사한 결과는 Fig. 8과 같다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F8.jpg

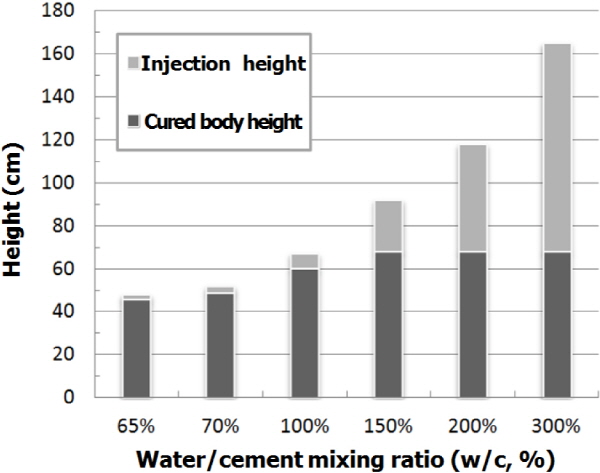

Fig. 8. Correlation between water quantity and cured body height

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F9.jpg

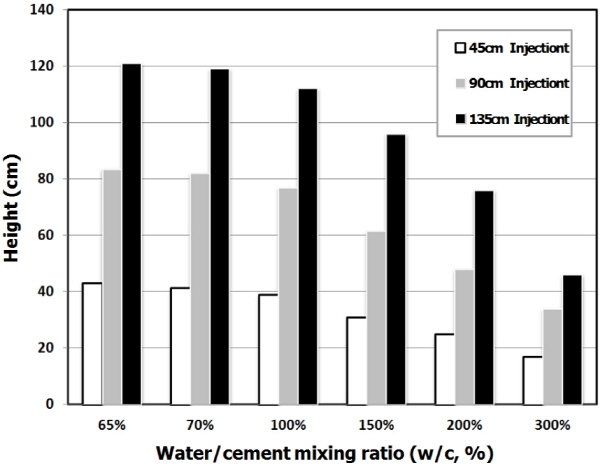

Fig. 9. Cured body forming height by cement milk injection height

Fig. 8에 의하면, 물/시멘트 비가 증가할수록 시멘트 입자가 침강하여 형성되는 경화체의 높이는 물/시멘트 비 100%까지는 증가하다가 150%부터는 일정하였다. 여기서 물/시멘트 비가 증가한다는 것은 물의 양이 증가하여 강도가 감소한다는 것을 의미한다.

Table 4. Cured body height according to water/cement mixing ratio

Water/cement ming ratio

Injection height (cm)

Cured body height (cm)

Required height of cement milk injection to produce the cured 30 cm height specimen

65

45

43

32.4

90

83.5

132

118

70

45

41.5

32.9

90

82

132

119

100

45

39

35.3

90

77

135

112

150

45

31

43.2

90

61.5

135

96

200

45

25

54.5

90

48

135

76

300

45

17

82.1

90

34

135

46

일본 (사)콘크리트 말뚝 건설기술협회에서 제안하고 있는 양생 후, 시멘트밀크의 경화체 높이는 25∼30cm 이다. 여기서는 일정한 경화체 높이 30cm 를 형성하기 위하여, 각 물/시멘트 비에 따라서 시멘트밀크 주입높이를 45cm, 90cm, 135cm로 주입하였다. 3일 경화 후 형성된 경화체의 높이를 측정한 결과는 Table 4와 Fig. 9와 같다.

Table 4와 Fig. 9에 의하면, 양생후 경화체의 높이는 시멘트밀크 주입높이에 각각 비례하는 경향을 보였다. 이를 토대로 각 물/시멘트 비 별로 30cm의 경화체를 만들기 위한 주입높이를 산정한 결과는 Table 4와 Fig. 10과 같다. 이 결과는 시멘트밀크의 물성시험을 위한 공시체 제작에 활용하였다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F10.jpg

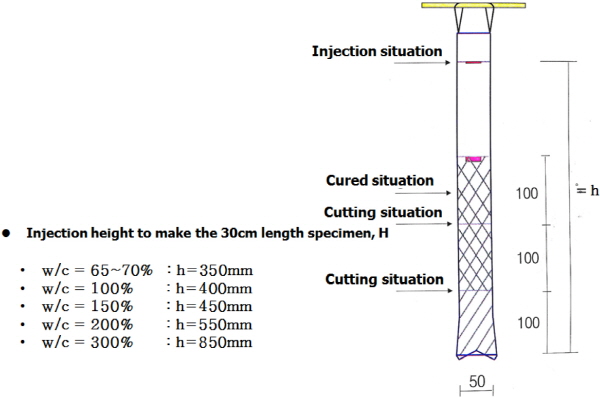

Fig. 10. Required height of cement milk injection to produce the cured 30 cm height specimen (h, mm)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F11.jpg

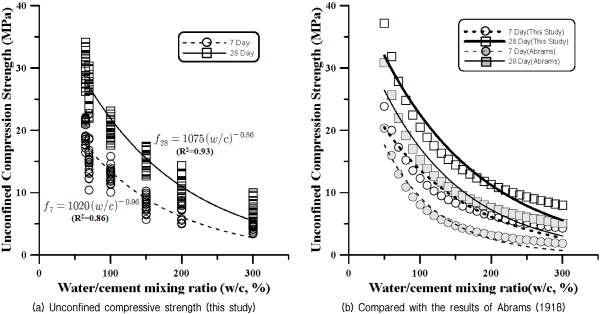

Fig. 11. Trend analysis of unconfined compressive strength

4.2 일축압축강도

Fig. 10과 같이 물/시멘트 비가 65∼300%인 공시체를 제작하여 재령 7일과 28일간 수중 양생시킨 후에 일축압축시험을 실시하였다. 그 결과는 Fig. 11(a)와 같다.

Fig. 11(a)에 의하면, 최소(65%), 중간(100%), 최대(300%)의 물/시멘트 비에 대한 재령 7일의 일축압축강도는 각각 17.15∼28.09MPa, 10.05∼15.82MPa, 3.41∼5.23MPa 이었고, 재령 28일은 각각 21.22∼34.11MPa, 17.68∼23.04MPa, 4.69∼9.56MPa 이었다.

Fig. 11(a)의 물/시멘트 비의 변화와 재령일에 대한 일축압축강도를 평균하여 나타낸 추세선을 분석하면, 시멘트밀크 공시체의 일축압축강도는 물/시멘트 비가 증가할수록 감소하고, 재령일이 늘어날수록 증가함을 알 수 있었다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F12.jpg

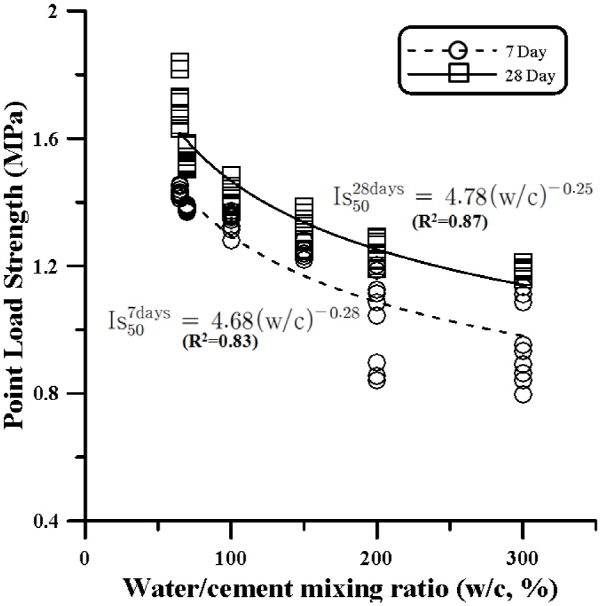

Fig. 12. Trend analysis of point load strength

Fig. 3의 Abrams(1918)는 물/시멘트 비가 30∼70%에서, 본 논문은 65∼300%에서 실험을 하여 두 결과를 직접적으로 비교하기는 어렵다. 하지만 Abrams(1918)가 실험한 최대 물/시멘트 비인 70%를 300%까지 추세선을 연장하면 Fig. 12(b)와 같다.

이 그림에 의하면, 본 논문에서 도출한 물/시멘트 비가 65%인 재령 7일의 일축압축강도는 Abrams(1918)의 연구결과에 비해 약 1.3 배, 100%는 1.5배, 200%는 1.9배, 300%는 2.2배 크게 나타났다. 그리고 재령 28일에 대하여 물/시멘트 비가 65%는 1.2배, 100%는 1.3배, 200%는 1.4배, 300%는 1.5배 크게 나타났다. 이러한 차이는 6×12in(약 15×30cm)의 원기둥 공시체로 시험 결과를 도출한 Abrams(1918)의 방법이 본 연구에서 사용한 공시체의 제원과 제작방법이 다르기 때문으로 판단된다. Abrams(1918)의 물/시멘트비 곡선을 연장한 추세선과 본 실험결과는 정량적으로 비교하기는 무리가 있지만 곡선의 경향은 유사한 것으로 나타났다.

따라서 여기서 실험한 물/시멘트비와 재령일에 따른 시멘트밀크의 일축압축강도 예측식은 식 (2)∼(3)과 같이 제안하였다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA3E7.gif (2)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA427.gif (3)

여기서, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA437.gif , http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA438.gif는 각각 재령 7일과 28일의 일축압축강도(MPa), http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA458.gif는 물/시멘트 비(%)이다.

매입말뚝공법의 주면고정액 기준은 0.5MPa 이상의 일축압축강도를 요구하고 있다. 본 시험에서 사용한 최대 물/시멘트 비는 300% 이었고, 이 비의 일축압축강도는 7.33MPa 이었다. 이는 주면고정액 기준 강도보다 약 15배 크게 나타났다. 하지만 경화후의 물과 경화체의 높이의 비는 1.4배로 물이 많이 생겨 일수현상을 고려하지 않더라도 현장 적용시, 반복적인 재주입이 이루어져야 말뚝주면의 공간을 다 채울 수 있다. 따라서 말뚝의 주면을 고정시켜 주는 주면고정액의 물/시멘트 비는 현장지반의 일수현상과 물/시멘트의 블리딩을 고려하여 현장 책임기술자가 결정해야 한다(Korea Expressway Corporation, 2012; Japan Concrete Piles Construction Technology Association, 2002).

말뚝선단에 주입하는 선단근고액의 기준은 물/시멘트 비와 표준 일축압축강도는 각각 70%와 20MPa 이상이다(Korea Expressway Corporation, 2012; Japan Concrete Piles Construction Technology Association, 2002). Fig. 11(a)에서 물/시멘트 비가 70%일 때의 표준 일축압축강도는 26.4MPa로 기준 일축압축강도보다 더 높았다. 그리고 기준 일축압축강도인 20MPa 이상에 해당하는 물/시멘트 비는 100% 이하 이었다. 따라서 선단근고액의 두 조건을 동시에 만족하는 이론적인 물/시멘트비는 100% 이하 이지만, 실제로는 공저 슬라임이 시멘트밀크와 혼합되어 강도가 더 감소할수도 있기 때문에, 보다 보수적으로 물/시멘트 비 70%를 적용하고 있다. 이는 Park(2004)에서 분석된 쏘일시멘트의 일축압축강도로 확인할 수 있으며 다음 논문에 게제하고자 한다.

4.3 점하중강도

물/시멘트 비를 65∼300%까지 변화시키며 제작한 재령 7일과 28일의 공시체에 대한 점하중시험 결과는 Fig. 12와 같다.

Fig. 12에 의하면, 최소(65%), 중간(100%), 최대(300%)의 물/시멘트 비에 대한 재령 7일의 점하중강도, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA4C7.gif는 각각 1.47∼1.85, 1.21∼1.42, 0.79∼1.09MPa 이었다. 그리고 재령 28일, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA4E7.gif는 1.49∼1.72, 1.31∼1.43, 1.14∼1.22MPa 이었다.

Fig. 12의 재령별 물/시멘트 비에 따른 점하중강도를 평균하여 나타낸 추세선과 관련된 식은 식 (4)∼(5)와 같다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA527.gif (4)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA566.gif (5)

여기서, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA586.gif, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA597.gif는 재령 7일과 28일의 점하중강도(MPa), http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA5B7.gif는 물/시멘트 비(%) 이다.

4.4 일축압축강도와 점하중강도와의 상관계수

암반공학 분야의 초기연구(Bieniawski, 1975; Broch et al., 1972)에서는 일축압축강도(fc)와 점하중강도(Is50)의 상관관계를 식 (6)과 같이 K=24로 제안하였는데, 이는 보편화되지 못하였다. 이후의 여러 연구자들의 연구결과를 요약하면 Table 5와 같이 K값의 범위가 대부분 16∼24로 분포되는 것을 확인할 수 있다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA606.gif (6)

매입말뚝에 주입한 시멘트밀크의 품질확보를 위하여 국내에서는 일축압축강도시험을 주로 실시하고 있다. 이러한 일축압축강도시험을 대신할 수 있는 간편한 시험방법인 점하중시험에 대한 적용성을 본 연구에서는 검토하였다. 이를 위하여 동일한 시험체를 대상으로 일축압축강도시험과 점하중강도시험을 실시하여 이들의 상관관계를 검토하였다.

이를 위해  본 연구에서는 시멘트밀크의 공시체에 대한 일축압축강도와 점하중강도의 상관계수 K를 도출하기 위하여 물/시멘트 비에 따른 재령별 시험 평균값을 정리하였으며 그 결과는 Table 6, Fig. 13과 같다.

Fig. 13에 나타낸 바와 같이 상관계수 K는 물/시멘트비 비가 증가할수록 감소하고, 재령일이 증가할수록 커지는 거동을 보였다. 재령 7일의 상관계수, K7=4.55∼13.65 이었고, 재령 28일의 K28=5.28∼16.84 이었다. 이를 식으로 표현하면 식 (11)∼(12)와 같다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA646.gif (11)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA695.gif (12)

여기서, http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA6B5.gif , http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA6D5.gif는 재령 7일과 28일에 대한 상관계수이고, w/c는 물/시멘트 비(%)이다.

4.5 탄성계수와 포아송비

Table 5. Preceded research results of correlation coefficient  between Unconfined compressive strength and point load strength

Researcher

Rock type

Area

Number of test

K

Das (1985)

Siltstone

Western Canada

No records

14.7

Sandstone/Siltstone

No records

18

Shale/Clay rock

No records

12.6

Vallejo et al. (1989)

Sandstone

Virginia, Kentucky

P.L.S.T : 420

U.C.S.T : 21

17.4

Shale

Coal mine surface

P.L.S.T : 1100

U.C.S.T : 55

12.6

Smith (1997)

Dredge material

Port area

No records

8

Dredge material

Port area

No records

15

Sandstone/Limestone

No records

No records

24

Broch et al. (1972)

Various rock type

England

No records

23.7

Carter et al. (1977)

Coal measure

England

P.L.S.T : 1000

U.C.S.T : 68

21-22

O'Rourke (1988)

Sedimentary rock

USA

P.L.S.T, U.C.S.T : 66

30

Hassani et al. (1980)

Sedimentary rock

England

P.L.S.T, U.C.S.T : 1000

29

Singh (1993)

Quartzite

India

P.L.S.T, U.C.S.T : 65

23.4

Read et al. (1980)

Sedimentary rock

Austria

No records

20

Bieniawski (1975)

Sandstone

South Africa

P.L.S.T, U.C.S.T : 160

23.9

Rusnak (1998)

Coal measure

Virginia, Usa

P.L.S.T, U.C.S.T : 386

20

Jermy et al. (1991)

Coal measure

South Africa

No records

14.1

※ P.L.S.T : Point load strength test ; U.C.S.T : Unconfied compressive strength test

Table 6. Correlation coefficient of cement milk specimens (K)

Water/cement mixing ratio (w/c, %)

65

70

100

150

200

300

Ages 7 days

Average uniaxial compressive strength (MPa)

20.06

15.21

12.76

8.10

6.34

4.35

Average point load strength (MPa)

1.47

1.42

1.35

1.22

1.04

0.96

Correlation coefficient (K)

13.65

10.74

9.46

6.62

6.10

4.55

Ages 28 days

Average uniaxial compressive strength (MPa)

29.88

26.36

20.13

10.31

8.63

6.43

Average point load strength (MPa)

1.77

1.62

1.40

1.33

1.24

1.22

Correlation coefficient (K)

16.84

16.23

14.34

7.75

6.96

5.28

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F13.jpg

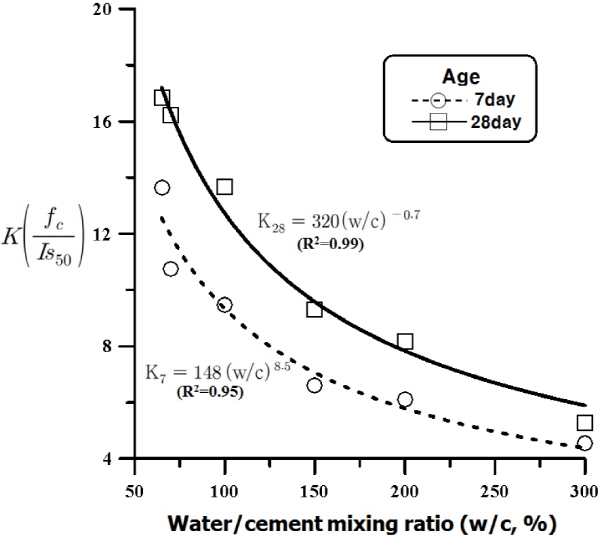

Fig. 13. Trend analysis of point load strength of correlation coefficient (K)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F14.jpg

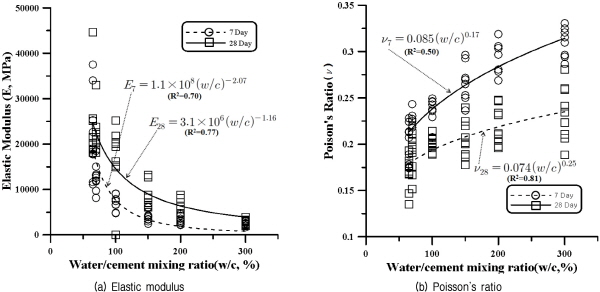

Fig. 14. Trend analysis of elastic modulus and poisson’s ratio

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F15.jpg

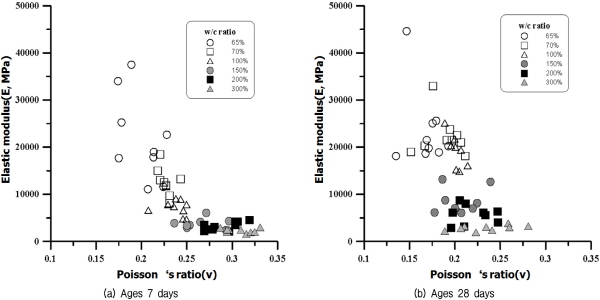

Fig. 15. Correlation between elastic modulus and poisson’s ratio

변형률계가 부착된 공시체의 일축압축시험에서 탄성계수와 포아송비를 구하였고, 그 결과는 Fig. 14(a)와 같다. 이 그림에 의하면, 대표적인 최소(65%), 중간(100%), 최대(300%)의 물/시멘트 비에 대한 재령 7일의 탄성계수, E7는 각각 11,100∼37,500MPa, 47,500∼91,100MPa, 16,500∼30,400MPa 이었다. 그리고 재령 28일의 탄성계수, E28는 각각 18,200∼44,600MPa, 14,900∼25,200MPa, 19,800∼39,000MPa 이었다.

재령별 물/시멘트 비에 따른 포아송비의 시험결과는 Fig. 14(b)와 같다. 이 결과에 의하면, 대표적인 최소(65%), 중간(100%), 최대(300%)의 물/시멘트비에 대한 재령 7일의 포아송비는 각각 0.17∼0.23, 0.21∼0.25, 0.29∼0.33 이었다. 재령 28일의 포아송비는 각각 0.14∼0.19, 0.19∼0.21, 0.19∼0.28 이었다.

일반적으로 포화된 점토의 포아송비는 0.5에 가깝고, 모래는 0.3, 암석은 풍화도에 따라서 0.1∼0.2 정도의 값을 가진다(Das, 2001). 따라서, 재령 28일에 대한 시멘트밀크의 포아송비는 물/시멘트 비가 증가할수록 암석에서 모래의 성질로 변함을 알 수 있다.

Fig. 14에서 시멘트밀크의 탄성계수와 포아송비의 관계를 회귀분석한 결과는 식 (13)∼(16)와 같이 나타낼 수 있다.

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/figure_KGS_31_12_03_F16.jpg

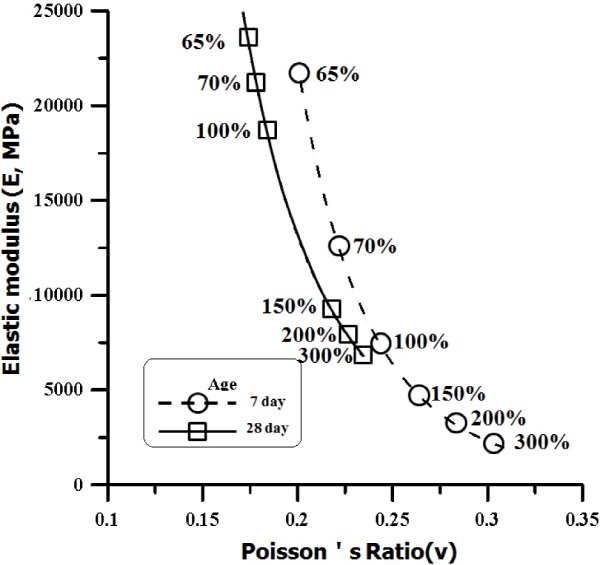

Fig. 16. Trend analysis between elastic modulus and poisson’s ratio

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA734.gif (13)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA774.gif (14)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA7B3.gif (15)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA7E3.gif (16)

여기서,  http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA7F4.gif : 재령 7일, 28일의 탄성계수(MPa)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA824.gif   : 물/시멘트 비(%)

http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA834.gif : 재령 7일, 28일의 포아송비

Fig. 14에 의하면, 시멘트밀크 공시체의 탄성계수는 일축압축강도와 마찬가지로 물/시멘트 비가 증가할수록 감소하고, 재령일이 길어질수록 증가하였다. 반대로 포아송비는 물/시멘트 비가 증가할수록 증가하고 재령일이 증가할수록 감소하는 경향을 보였다. 일반적으로 보통 골재를 사용한 콘크리트의 설계기준강도(http://static.apub.kr/journalsite/sites/kgs/2015-031-12/N0990311203/images/PICA835.gif)가 24MPa일 때, Ministry of Land, Infrastructure and Transport(2012) 제안식으로 구한 콘크리트의 탄성계수는 약 27,000MPa로 물/시멘트 비 60%일 때에 해당하는 값이다.

재령별 물/시멘트 비에 따른 탄성계수와 포아송비 관계를 알아보기 위하여 Fig. 15와 Fig. 16과 같이 나타내었다.

Fig. 16에 의하면, 물/시멘트비가 증가함에 따라 탄성계수는 감소, 포아송비는 증가하였다. 그리고 재령일이 증가할수록 탄성계수는 증가, 포아송비는 감소하였다.

재령일과 무관하게 물/시멘트 비가 65∼150%일 때 탄성계수와 포아송비의 증감은 크게 나타났고, 150∼300%는 상대적으로 매우 작게 나타났다. 이는 주어진 시멘트량에 비해 물의 양이 많아지면 시멘트의 화학적 결합력이 약화되기 때문이다.

5. 결 론

매입말뚝의 주면과 선단 위치에 사용되는 주면고정액과 선단근고액의 공학적 특성을 알아보기 위하여 시멘트밀크의 표준공시체를 사용하여 재령일과 물/시멘트 비에 따른 일축압축강도와 점하중강도 시험한 결과는 다음과 같다.

(1)지름과 높이가 5×30cm인 원주형 경화체를 만들기 위하여 폴리에틸렌 포대에 주입하는 시멘트밀크의 주입높이 시험에서 구한 결과, 물/시멘트 비가 65, 70, 100, 150, 200, 300%일 때 폴리에틸렌 포대에 주입하는 시멘트밀크의 주입높이는 각각 32.4, 32.9, 35.3, 43.2, 54,5, 82.1cm 이었다.

(2)매입말뚝공법의 주면고정액 기준인 일축압축강도 0.5MPa 이상에 해당하는 물/시멘트 비를 알아보기 위한 시험 결과, 여기서 사용한 최대 물/시멘트 비인 300%의 일축압축강도는 기준 강도보다 약 15배 크게 나타났고, 블리딩현상으로 경화체의 높이보다 물의 높이가 1.4배 더 생겼다.

(3)매입말뚝의 선단근고액 기준인 표준 일축압축강도는 20MPa 이상이며, 이 조건을 만족하는 이론적인 물/시멘트 비는 100% 이하 이었다. 하지만 말뚝 천공시 발생한 공저 슬라임으로 시멘트밀크의 강도 감소를 고려하면 물/시멘트비의 70%가 적절하다고 판단된다.

(4)시멘트밀크 공시체의 일축압축강도와 점하중강도와의 비인 상관계수, K는 물/시멘트 비가 증가할수록 감소하고, 재령일이 증가할수록 커지는 거동을 보였다. 이때 재령 7일과 28일의 상관계수는 각각 K7 = 4.6∼12.4와 K28 = 6.2∼18.7 이었다.

(5)재령일과 무관하게 물/시멘트 비가 65∼150%일 때 탄성계수와 포아송비의 증감은 크게 나타났고, 150∼300%는 상대적으로 매우 작게 나타났다. 이는 주어진 시멘트량에 비해 물의 양이 많아지면 시멘트의 화학적 결합력이 약화되기 때문이다.

(6)재령별 물/시멘트 비에 따른 시멘트밀크의 일축압축강도, 점하중강도, 일축압축강도와 점하중강도와의 상관계수, 탄성계수, 포아송비의 식을 제안하였다.

References

1
1.ASTM (1995), “Static Modulus of Elasticity and Poisson’s Ratio of Concrete in Compression”, C 469, American Society for Testing and Materials, Philadelphia, Pennsylvania.
2
2.ASTM (1995), “Test Method for Determination of the Point Load Strength Index of Rock”, D 5731-95, Vol.04.08, American Society for Testing and Materials, Philadelphia, Pennsylvania.
3
3.ASTM (1995), “Test Method for Unconfined Compressive Strength of Intact Rock Core Specimens”, D 2938-95, Vol.04.08, American Society for Testing and Materials, Philadelphia, Pennsylvania.
4
4.Bieniawski ZT (1975), “The Point Load Test in Geotechnical Practice”, Eng. Geol., Sept., pp.1-11.
5
5.Broch E and Franklin JA (1972), “The Point Load Strength Test”, Intional Journal of Rock Mechanics, Min. Sci 9, pp.669-697.
6
6.Carter PG and Snedden M (1977), "Comparison of Schmidt Hammer, Point Load and Unconfined Compression Tests in Carboniferous Strata", Proceeding of a Conference on Rock Engineering, University of New Castle, Tyne, England, pp.197-210.
7
7.Das BM (1985), "Evaluation of the Point Load Strength for Soft Rock Classification", Proceeding of the 4th International Conference on Ground Control in Mining, Morgantown, WV, pp.220-226.
8
8.Duff A. Abrams (1918), "Design of Concrete Mixtures", Structrural Materials Research Laboratory Lewis Institute, Chicago, pp.3-5.
9
9.Hawkins, A. B. and Olver, J. A. G. (1986), "Point Load Test : Correlation Factors and Contractual use an Example from the Corallian at Weymouth", Geological Society Publication, No.2, pp.269-271.
10
10.Hong, W. P., Lee, J. H., and Chae, S. K. (2008), "Bearing Capacity of SDA Augered Piles in Various Grounds Depending on Water- Cement Ratio of Cement Milk", Journal of Korean Geotechnical Society, Vol.24, No.5, pp.37-54.
11
11.Japan Concrete Piles Construction Technology Association (2002), "Strength Test Method of Side Fixing Materials and Tip Fixing Materials for Bored Piles", Japan Concrete Piles Construction Technology Association, pp.1-8.
12
12.Japan Geotechnical Engineering Association (1983), "From Foundation Investigation and Design to the Construction - The Soil and Foundation Series", Sammi Printing Co. Ltd., Tokyo, pp.407-453.
13
13.Jermy CA and Bell FG (1991), "Coal Bearing Strata and the Stability of Coal Mines in South Africa", Proceedings of the 7th Intl. Cong. on Rock Mech. Intl. Soc. Rock Mech., Aachen, Germany, pp.1125-1131.
14
14.Jung, H. S., Lim, H. S., and Kim, J. S. (2003), "Suggestion of Evaluation Formula for Skin Resistance of SIP", Journal of Korean Geo-Environmental Society, Vol.4, No.1, pp.59-66.
15
15.Korea Expressway Corporation (2012), "Standard Specifications for Highway Construction", Civil Engineering, Korea Expressway Corporation, pp.6-19∼6-20
16
16.Lee, S., Park, J. H., Park, J. B., and Kim, T. H. (2002), "A Study on the Characteristics of Bearing Capacity for SIP Piles in Domestic Areas", Journal of Korean Geotechnical Society, Vol.18, No.4, pp.319-327.
17
17.Lim, H. S., Park, Y. B., and Park, J. B. (2002), "Investigation of Characteristics and Suggestion of Evaluation Formulae for Skin Resistance of SIP", Journal of Korean Geo-Environmental Society, Vol.3, No.2, pp.15-21.
18
18.O’Rourke JE (1988), “Rock Index Properties for Geoengineering Design in Underground Development”, SME preprint, pp.88-48.
19
19.Ministry of Land, Infrastructure and Transport (2012), “Criteria of Concrete Structures”, Ministry of Land, Infrastructure and Transport, p.63.
20
20.Park, J. B. (2004), “A Study on Strength and Friction Behavior of Cement Paste for Auger Cast Pile”, Journal of Korean Geo- Environmental Society, Vol.5, No.3, pp.31-39.
21
21.Park, J. B., Kim, J. S., Lim, H. S. (2004), “Study on the Bearing Capacity Evaluation of Pile Constructed by Enhanced SIP Criteria”, Journal of Korean Geo-Environmental Society, Vol.5, No.3, pp.5-15.
22
22.Park, Y. H. (2004), “A Study of Design and Construction of SIP Method”, Korea Expressway Corporation Research Institute, pp. 138-152, pp.347-365.
23
23.Park, Y. H., Kim, S. H., Kim, N. Y., and Yook, J. H. (2009), “Practical Foundation Engineering and Jointless Bridge”, Construction Guide, pp.373-472.
24
24.Pells, P.J. N. (1975), “The Use of the Point Load Test in Predicting the Compressive Strength of Rock Materials”, Australian Geomechanical Journal, G5, pp.54-56.
25
25.Read JRL, Thornton PN, and Regan WM (1980), “A Regional Approach to the Point Load Test”, Proceeding of the Aust-NZ Geomech. Conference 2, pp.35-39.
26
26.Rusnak JA (1998), “Application of the Coal Mine Roof Rating,Derived from Drill Core, In the Roof Support Design of a Coal Belt Conveyor Tunnel”, Proc. of the 17th International Conference on Ground Control in Mining, Morgantown, WV, pp.221-230.
27
27.Shin, B. W. and Lee, J. D. (2000), “Field Model Test on Uplift Capacity of Bored Pile in Weathered Granite Soil”, Journal of Korea Society of Civil Engineers, Vol.20, No.5-C, pp.441-451.
28
28.Singh VK and Singh DP (1993), “Correlation Between Point Load Index and Compressive Strength for Quartzite Rocks”, Geotechnical and Geological Engineering, 11, pp.269-272.
29
29.Smith HJ (1997), “The Point Load Test for Weak Rock in Dredging Applications”, International Journal of Rock Mechanics, Min. Sci 34, No. 3-4, Paper No. 295.
30
30.Vallejo LE, Walsh RA, and Robinson MK (1989), “Correlation Between Unconfined Compressive and Point Load Strength for Appalachian Rocks”, Proceeding of the 30th U.S. Symposium on Rock Mechanics, pp.461-468.
페이지 상단으로 이동하기
